Емкость для хранения жидкостей NT1

Описание

Емкость для хранения жидкостей применяют как буферный или накопительный резервуар в составе технологической линии. Основные задачи - прием продукта, временное хранение и подача на следующий участок. Для исполнения NT1 предусмотрены нержавеющий корпус, фланцевые патрубки, сервисный люк и змеевик, если по процессу нужно поддерживать температуру среды.

Такие резервуары используют для пищевых, общепромышленных и сервисных жидкостей, когда важны герметичность, коррозионная стойкость и возможность санитарной обработки. Подбор ведут по характеристикам среды и условиям эксплуатации: составу продукта, температуре, рабочему объему, схеме подключения, режиму мойки и ограничениям площадки.

Если резервуар должен не только хранить жидкость, но и поддерживать ее однородность, целесообразно сразу рассматривать исполнения с мешалками и перемешивающими устройствами. Для накопления технической или питьевой воды обычно подбирают отдельные резервуары с учетом способа размещения и требований к водяному запасу резервуары для воды подземные и наземные. Для подбора аналогичных исполнений по нержавеющим резервуарам полезно посмотреть и весь раздел емкости из нержавеющей стали.

Конструкция и назначение емкости

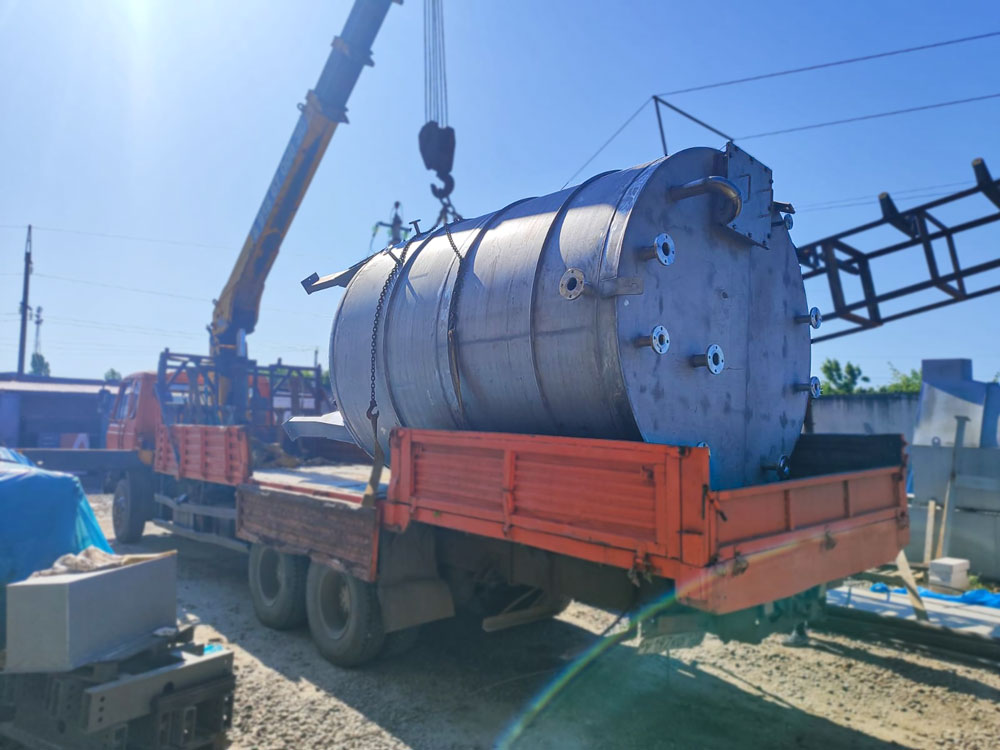

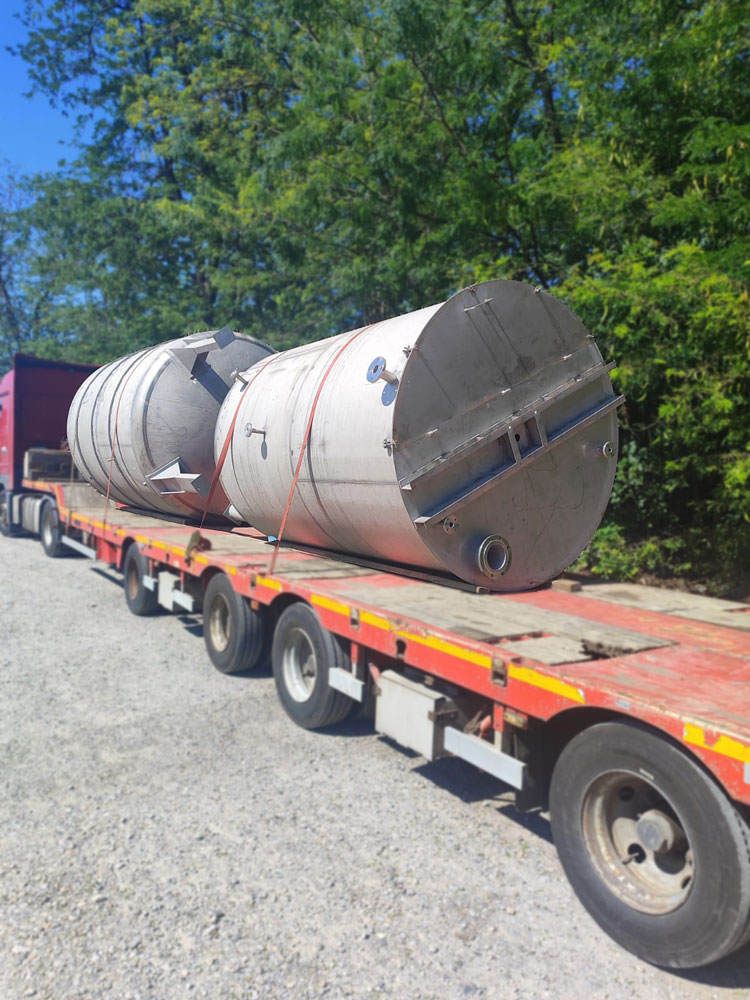

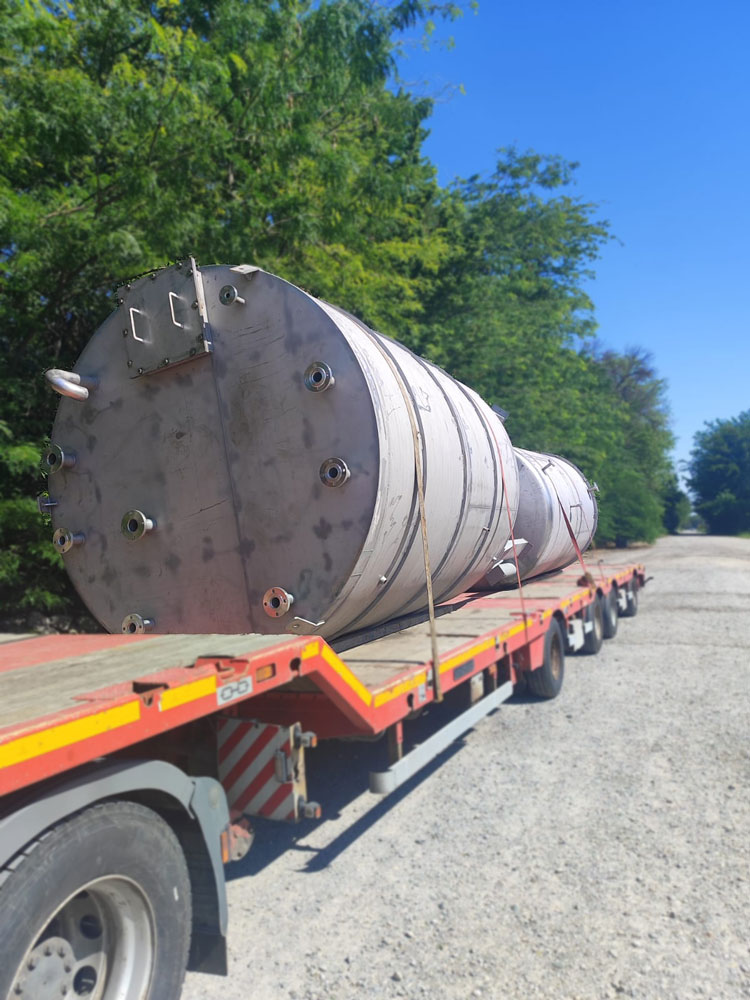

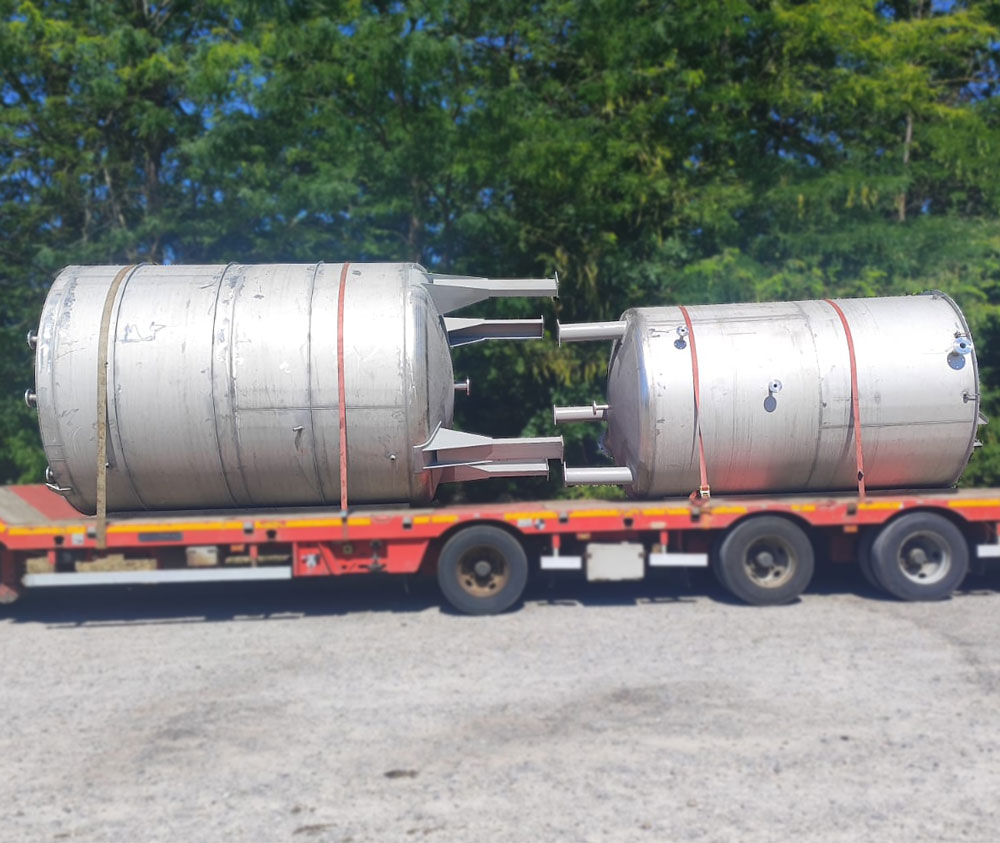

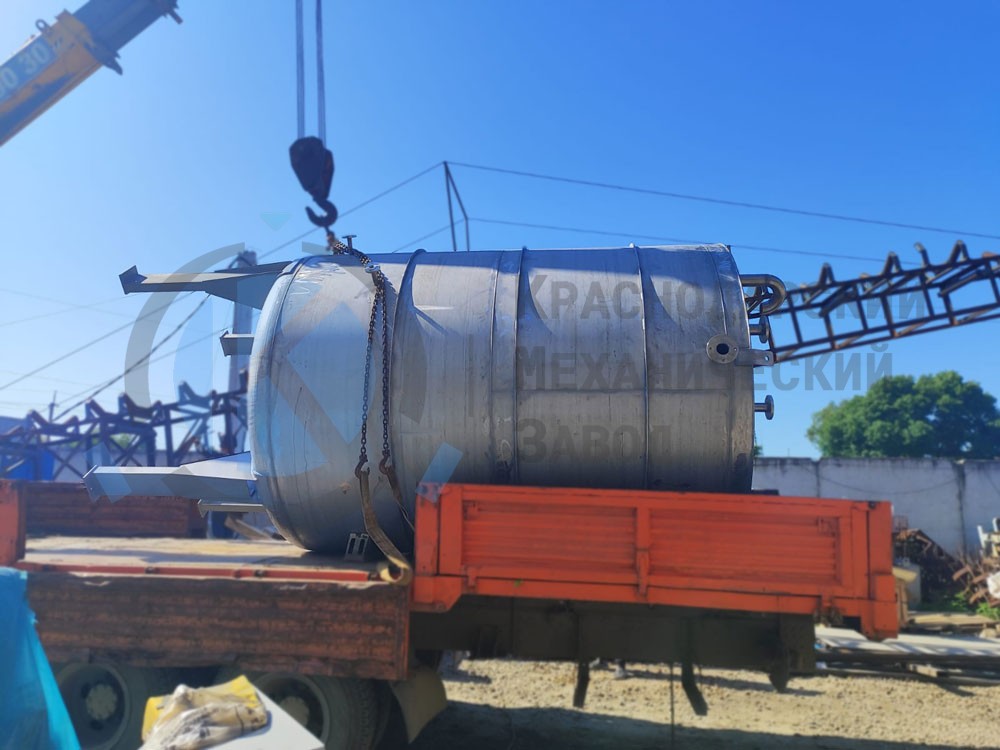

Для NT1 предусмотрено вертикальное цилиндрическое исполнение из нержавеющей стали AISI 304. Полный объем - 14 м3. Габариты - 2026 x 2026 x 4555 мм. Толщина стенки - 6 мм. В состав исполнения входят корпус, опорная часть, люк 500 x 500, фланцевые патрубки, штуцеры и змеевик. Такой набор узлов характерен для резервуаров, которые работают в составе линии, а не как отдельная накопительная емкость без технологической обвязки.

По функционалу резервуар решает четыре базовые задачи:

• принимает жидкость с предыдущего участка;
• создает буферный запас перед насосом, дозатором или фасовкой;
• обеспечивает выдержку продукта при заданных условиях;
• выдает среду в дальнейший процесс через расчетную обвязку.

Для воды, моющих растворов, пищевых жидкостей и других сред с требованием к температурному режиму змеевик является функциональной частью резервуара и влияет на условия хранения и выдачи продукта.

Материал AISI 304 применяют в пищевых и общепромышленных емкостях, где требуются коррозионная стойкость, санитарная обработка и стабильная работа в заданном режиме. Но выбор марки стали всегда проверяют по составу среды. Если в продукте есть хлориды, активные кислоты, нестандартные реагенты или повышенная температура, материал исполнения согласуют отдельно.

Какие параметры учитывать при подборе

Подбор емкости для хранения жидкостей начинают не с цены и не с номинального объема. Основной вопрос - какие параметры среды и линии должен выдерживать резервуар в реальной эксплуатации. Даже при одинаковом объеме состав исполнения может заметно отличаться.

Исходные данные для подбора емкости

• Тип жидкости. Вода, сироп, моющий раствор, жидкий пищевой продукт, технологическая добавка, слабощелочная или слабокислая среда требуют разной оценки по материалу, уплотнениям и внутренней обработке.
• Температура продукта. От нее зависят выбор стали, наличие змеевика, тип прокладок, схема теплоизоляции и условия мойки.
• Полный и полезный объем. Рабочий объем всегда меньше геометрического. Нужно учитывать запас по уровню, пену, расширение и режим наполнения.
• Производительность на входе и выходе. Для резервуара важно не только сколько он вмещает, но и с какой скоростью принимает и отдает продукт.
• Схема подключения. Диаметры патрубков, высотные отметки, тип фланцев, необходимость датчиков уровня, температуры и сигнализации переполнения.
• Режим эксплуатации. Периодический или непрерывный. Для режима 24/7 выше требования к ресурсу, сварным швам, арматуре и обслуживанию.
• Условия размещения. Помещение или улица, температура окружающей среды, доступ к обслуживанию, ограничения по высоте, нагрузка на основание.

На практике типовая ошибка - выбирать резервуар только по литражу. В результате на площадке не хватает высоты под монтаж, не совпадают фланцы, не проходит лестничная группа, неудобно обслуживать люк, а датчики уровня работают в неудачной зоне. Поэтому для заказа у производителя лучше сразу передавать не только требуемый объем, но и параметры линии.

Что желательно включить в ТЗ

1. наименование и состав жидкости;
2. плотность, вязкость, наличие осадка, склонность к налипанию или пенообразованию;
3. температура хранения и температура санитарной обработки;
4. требуемый рабочий объем;
5. расход на прием и выдачу, например 10 м3/ч, 25 м3/ч или 40 м3/ч;
6. требования к уровнемерам, температурным датчикам и аварийной сигнализации;
7. схема трубопроводов и состав подключаемой арматуры;
8. ограничения по габаритам, фундаменту и условиям монтажа;
9. необходимость теплоизоляции, обогрева, охлаждения или СИП-мойки.

Чем точнее данные по среде и условиям работы, тем быстрее можно определить, подходит ли стандартное исполнение NT1 или требуется доработка по штуцерам, опорам, теплообмену, толщине стенки, люкам и контрольно-измерительным элементам.

Практические особенности эксплуатации

Для технически корректной работы резервуара важен не только сам корпус, но и его интеграция в систему. В эксплуатации чаще всего проблемными оказываются не базовые характеристики, а мелкие конструктивные узлы. Неправильная отметка сливного патрубка дает остаток продукта. Неудачное расположение датчика уровня приводит к ложным сигналам. Отсутствие учета вязкости увеличивает время опорожнения. Недостаточная проработка мойки оставляет застойные зоны.

Для жидкостей с переменной вязкостью и продуктов, чувствительных к охлаждению, необходимо заранее оценивать тепловой режим. Если температура падает ниже расчетной, продукт густеет, возрастает нагрузка на насос, увеличивается остаток в емкости и усложняется промывка. В таких режимах змеевик или иная система поддержания температуры закладываются сразу.

Для сред с осадком, взвесью или налипанием критичны:

• конфигурация нижней зоны и полнота слива;
• доступ для мойки и ревизии;
• правильный выбор скорости выдачи продукта;
• отсутствие застойных участков в обвязке;
• совместимость внутренней поверхности с режимом очистки.

Если резервуар работает как буфер перед насосной группой, проверяют не только объем, но и гидравлику участка. При завышенной скорости отбора возможны завихрения, подсос воздуха и нестабильный уровень. Если резервуар стоит на открытой площадке, дополнительно учитывают климат, теплоизоляцию, защиту арматуры и условия обслуживания в холодный период.

Отдельный вопрос - нагрузка на основание. При полном заполнении резервуар воспринимает массу собственной конструкции, массу жидкости и локальные усилия от обвязки. Для вертикального исполнения это означает повышенные требования к анкеровке, металлоконструкции и фундаменту. На стадии заказа эти данные желательно увязать заранее, чтобы не переносить доработки на монтаж.

Для стандартных резервуаров из нержавеющей стали «КМЗ» выпускает исполнения в типовом диапазоне от 3 до 100 м3. Это удобно для предварительного выбора класса оборудования, но не заменяет инженерный подбор. Один и тот же объем может быть реализован в разной компоновке по диаметру, высоте, числу патрубков, наличию змеевика, теплоизоляции и сервисных элементов.

Где применяются резервуары из нержавеющей стали

Емкость для хранения жидкостей из нержавеющей стали применяется в тех процессах, где требуется сочетание герметичности, коррозионной стойкости, чистой внутренней поверхности и возможности адаптации под линию.

• Пищевая промышленность. Вода, сиропы, молочные смеси, растительные масла, полуфабрикаты, технологические растворы, моющие составы.
• Линии розлива. Буферный запас перед дозированием, промежуточное хранение между участками, выравнивание подачи.
• Водоподготовка. Накопление технической воды, буферные емкости перед насосами, резерв для внутренних нужд предприятия.
• Химические и сервисные участки. Растворы с подтвержденной совместимостью по материалу и температуре.
• Косметика и бытовая химия. Жидкие составы, для которых важны санитарность, промывка и стабильность режима.
• Агропереработка. Хранение жидких добавок, воды, моющих и вспомогательных сред.

Если задача ограничивается хранением, резервуар подбирают по объему, среде, температуре и обвязке. Если требуется смешивание, растворение или удержание однородности, лучше сразу переходить к специализированным исполнением с мешалкой. Если основная среда - вода и объект предусматривает наземное или подземное размещение, рационально рассматривать профильные водяные резервуары с учетом условий монтажа и эксплуатации.

Готовые проекты «КМЗ»

1. Пищевая линия, Центральный федеральный округ

Задача: буферное хранение 12-14 м3 жидкого продукта между участком приготовления и фасовкой, с сохранением стабильной температуры и без простоев линии при неравномерной подаче.
Решение: вертикальная нержавеющая емкость с змеевиком, верхним сервисным люком, уровнемером и фланцевой обвязкой под прием и выдачу 15-20 м3/ч.
Что было критично: санитарная обработка, отсутствие застойных зон, корректная работа датчиков уровня, удобство промывки.
Результат: линия работает с буфером по объему, насосная группа получает стабильную подачу, сокращаются остановы на перенастройку между циклами.

2. Участок водоподготовки, Приволжский федеральный округ

Задача: создать резерв технической воды для насосной станции с периодическим пиковым разбором и ограничением по площади размещения.
Решение: вертикальное исполнение объемом около 14 м3 с увязкой по высоте помещения, отметкам патрубков и нагрузке на основание.
Что было критично: полезный объем, точность контроля уровня, удобство подключения насосов, доступ к арматуре и обслуживанию.
Результат: обеспечен запас воды на пиковые режимы, исключены провалы по подаче, резервуар встроен в существующую схему без переделки магистральной обвязки.

3. Технологический участок с рабочими растворами, Южный федеральный округ

Задача: хранение раствора при температуре до +80 C с периодической циркуляцией, промывкой и выдачей в дозирующий узел.
Решение: нержавеющий резервуар с змеевиком, фланцевыми патрубками, сервисным люком и адаптацией штуцерной карты под существующий трубопровод.
Что было критично: совместимость материала со средой, стабильный тепловой режим, отсутствие остатка после опорожнения, возможность ревизии.
Результат: сокращено время на санитарную обработку, упрощена интеграция в линию, исключены локальные доработки после монтажа.

Такой формат подбора соответствует логике работы с производителем. Сначала уточняют параметры среды и режим работы, затем согласуют компоновку, материал, штуцеры, сервисные элементы и требования к установке. После этого уже рассчитывают стоимость и выпускают изделие под конкретную задачу.

«КМЗ» изготавливает резервуары и емкости под параметры конкретной среды и условия работы на целевой площадке. Для расчета и подбора обычно нужны тип жидкости, температура, требуемый объем, расход на прием и выдачу, схема обвязки, условия монтажа и режим эксплуатации. Эти данные позволяют определить, подойдет ли стандартное исполнение NT1 или потребуется резервуар из нержавеющей стали с измененной компоновкой и набором узлов.
