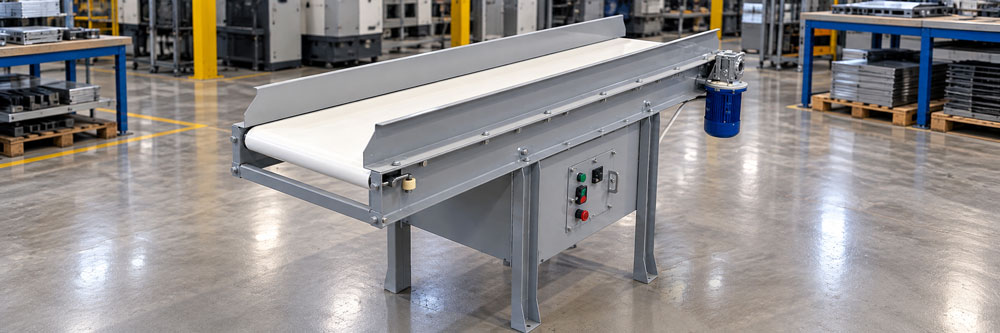

Мини-конвейеры ленточного типа

Когда мини-конвейер действительно удобнее обычного ленточного транспортера

Мини-конвейер обычно ставят между двумя операциями, когда полноценная транспортная секция для участка избыточна по габаритам. На практике это может быть отвод деталей от станка, подача упаковки к маркиратору, передача продукта после дозатора или короткий участок перед фасовочной машиной. Здесь важнее точно попасть в габариты и отметки соседнего оборудования, чем делать запас по длине самого транспортера.

Сам термин "мини-конвейер" не задает конкретных размеров. На практике речь идет о ленточном транспортере с небольшой длиной и рабочей шириной, рассчитанном под конкретное изделие или узкий поток продукции. Поэтому начинать подбор с габаритов самого конвейера неправильно. Сначала определяем размеры и массу груза, необходимую скорость, характер загрузки и точки сопряжения с соседним оборудованием.

Что определяет конструкцию компактного ленточного конвейера

Базовая схема остается обычной для ленточного конвейера: рама, приводной и натяжной барабаны, лента, привод и опорная поверхность рабочей ветви. Но при небольшой ширине и длине трассы требования к отдельным узлам меняются. Например, для мелких деталей критичен размер перехода с одного транспортера на другой, а для неустойчивой упаковки — положение боковых направляющих.

На компактных машинах рабочая ветвь может идти по роликам либо по сплошному настилу. Сплошная опора удобна при транспортировке небольшой штучной продукции: полотно меньше прогибается между опорами, поэтому рабочая поверхность остается стабильной. Такая схема используется, например, в ленточных транспортерах для штучных грузов.

Материал рамы выбирают по условиям участка. Для обычного производственного помещения подойдет окрашенная стальная конструкция или алюминиевый профиль. На пищевых участках, при частой мойке и повышенных требованиях к санитарной обработке рассматривают нержавеющую сталь и соответствующее исполнение рабочих узлов.

Как подобрать ленту, ширину и скорость

Ширина полотна должна учитывать не только сам груз. Нужен запас под фактическое положение изделия, возможное смещение и направляющие. Если коробка имеет ширину 180 мм, это еще не означает, что лента 200 мм подойдет для любой линии: при боковой подаче или развороте изделие может выходить за рабочую зону.

Тип ленты зависит от продукта. Для коробок, деталей и сухой упаковки обычно требуется ровная рабочая поверхность с достаточным сцеплением. Для пищевой продукции учитывают санитарные требования и возможность очистки. Если транспортер работает с уклоном, дополнительно проверяем, не будет ли груз скользить назад. Иногда для такого участка нужна профилированная лента или поперечные планки.

Скорость мини-конвейера редко выбирают отдельно от остальной линии. Перед маркиратором, весовым контролем или упаковочной машиной она должна соответствовать такту следующей операции. Если транспортер работает быстрее, изделия начнут накапливаться уже после него. Если медленнее — ограничением по производительности станет сам конвейер.

Переходы между оборудованием: где чаще возникают проблемы

На коротком конвейере именно переходы нередко оказываются сложнее самой транспортировки. Небольшая коробка, крышка, заготовка или пакет могут застрять в зазоре между барабанами двух машин. Чем меньше изделие по ходу движения, тем внимательнее приходится прорабатывать эту зону.

Есть несколько вариантов: уменьшить переходный зазор, изменить диаметр конечного барабана, поставить промежуточную опору или пересмотреть направление передачи продукта. Решение зависит от формы изделия и от того, насколько допустимо его кратковременное изменение положения.

Второй распространенный вопрос — накопление. Если мини-конвейер принимает продукцию со станка непрерывно, а оператор забирает ее вручную, нужно понимать, что произойдет при задержке. Обычная лента не превращается автоматически в накопительный стол. Изделия могут упереться друг в друга, выйти за направляющие или создать повышенную нагрузку на следующий продукт в потоке.

При встраивании в автоматическую линию учитываем также датчики, останов по сигналу соседней машины, реверс и регулирование скорости, если они нужны по технологии. Электрическую часть в таком случае согласуем с общей системой управления участка.

Когда мини-конвейер лучше заменить другим исполнением

Компактность сама по себе не делает ленточную схему универсальной. Если маршрут должен повернуть в плане, бывает рациональнее использовать поворотный модульный конвейер. Для тяжелой или ударной загрузки может потребоваться более жесткая рама и другой тип транспортирующего органа. Для сыпучего материала также нужно отдельно оценивать борта, герметизацию и характер загрузки.

Мини-конвейер хорошо работает, когда задача понятна: короткая передача продукта, постоянный маршрут и предсказуемая нагрузка. Если же на одном участке пытаются одновременно организовать накопление, сортировку, крутой подъем и поворот, конструкция быстро перестает быть простой. В таких случаях лучше разбить трассу на несколько функциональных секций.

Готовые проекты «КМЗ»: компактные конвейеры на производстве

1. Упаковочный участок, Московская область

Задача: передать небольшие коробки от маркировочного оборудования к рабочему месту оператора. Свободная длина между машинами была ограничена, а существующий роликовый стол не обеспечивал стабильного движения легкой упаковки.

Решение: изготовили короткий ленточный транспортер со сплошной опорой рабочей ветви. Ширину полотна подобрали под коробку и положение боковых направляющих, скорость согласовали с маркиратором.

Результат: коробки поступают к оператору в одном положении, без остановок в переходной зоне. Конвейер разместился внутри существующей компоновки участка.

2. Производство электротехнических компонентов, Новгородская область

Задача: отводить небольшие сборочные узлы от автоматического станка на участок визуального контроля. Продукция выходила со станка с постоянным тактом, а ручная перекладка создавала задержки.

Решение: между станком и рабочим постом установили компактный ленточный конвейер. Высоту рабочей поверхности привязали к выходу оборудования, а скорость — к такту выпуска деталей.

Результат: ручную переноску между операциями убрали, изделия поступают на контроль в том же положении, в котором выходят из станка.

3. Пищевое производство, Калужская область

Задача: встроить небольшой транспортер между дозированием и упаковкой, сохранив доступ к оборудованию для санитарной обработки.

Решение: компоновку рассчитали по фактическому расстоянию между машинами. Отдельно оставили доступ к ленте, натяжному узлу и зоне под рабочей ветвью.

Результат: продукт передается между операциями без ручной перекладки, а конвейер можно обслуживать и очищать без демонтажа соседнего оборудования.

Какие данные нужны для расчета мини-конвейера

Для начала достаточно показать сам груз и место, где он должен перемещаться. Нужны размеры и масса изделия, требуемое количество единиц в минуту или другую единицу времени, длина трассы, высота рабочей поверхности и направление движения.

Для действующей линии полезнее всего схема участка и фотографии оборудования до и после будущего транспортера. По ним видно, какой переход потребуется, где разместить привод и останется ли доступ к натяжению и обслуживанию ленты.

Если параметры еще не определены окончательно, наши инженеры могут подобрать компоновку вместе с другими прямыми ленточными конвейерами. Для мини-конвейера особенно важно согласовать детали на старте: при небольшой машине даже несколько сантиметров в переходной зоне могут влиять на движение продукта сильнее, чем запас мощности привода.
